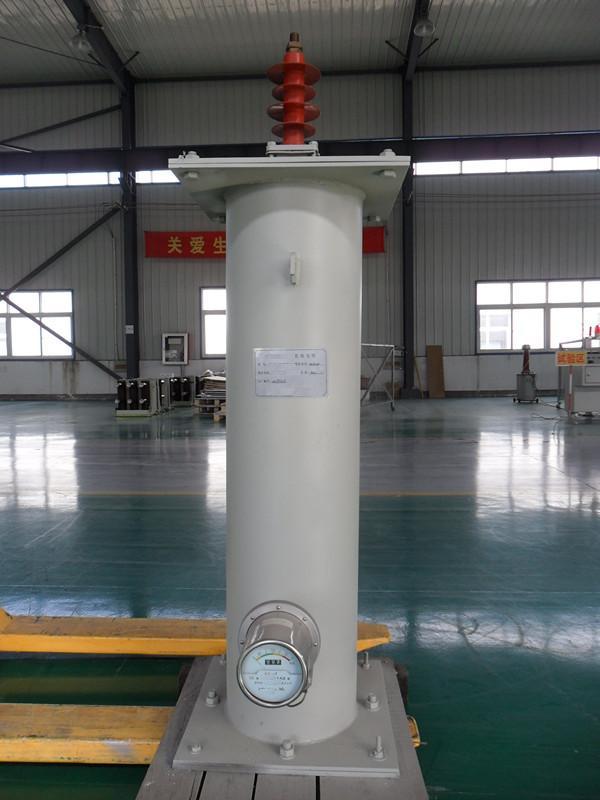

1.5 SUN-NGR-□系列 線性氧化鋅接地電阻成套裝置
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、概述
隨著城市電網的發展，電網結構有了很大變化，電纜線路的比重逐年上升，出現了以電纜為主的配電網，對地電容電流劇增(許多城市配電網的對地電容已經超過200A);同時全封閉GIS電器和氧化鋅避雷器已廣泛使用，這類設備也在逐漸增多，在此情況下，采用中性點不接地或經消弧線圈接地方式，在發生單相接地故障時會產生很高的過電壓，持續時間長，包括工頻過電壓、弧光接地過電壓、各種諧振過電壓等，其絕緣損壞后不能自行恢復，不及時切掉故障，容易使故障擴大，對設備絕緣和氧化鋅避雷器的安全運行造成嚴重的威脅。對各電網中大量的進口設備的絕緣威脅更大。而中性點經電阻接地方式在單相接地故障時能快速切除故障，過電壓水平低(2.5倍)，諧振過電壓發展不起來，電網可采用絕緣水平較低的電氣設備;非故障相電壓升高較小，發生為相間短路的概率較低;此外，還改善了電氣設備運行條件，提高了電網和設備運行的可靠性。目前中性點經電阻接地方式已在我國城市配網中推廣，實踐證明該項技術對降低電網過電壓，提高電網的安全性和可靠性，具有良好的效果，此接地方式已被寫入中華人民共和國電力行業標準(DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第3.1.4、第3.1.5條)。
二、產品用途
SUN-NGR系列線性氧化鋅接地電阻成套裝置主要適用于發電廠廠用電系統、城市配電網和農村變電所供電系統、地鐵配電網接地系統、發電機組、工礦企業配電系統等交流電網的中性點上，以實現這些電網采用中性點接地方式，防止突發性短路、諧振或間隙性弧光接地過電壓等對電氣設備的危害，提高電力系統運行的可靠性。
三、主要性能及特點
采用性能優異的線性氧化鋅電阻片組裝而成，具有熱容量大、體積小(只有金屬電阻和粘土黑陶瓷電阻的1/4~1/10)
耐沖擊(0.3s的短時能量耐受能力≥800J/cm3)
耐高壓，可在超壓，特高壓輸電系統中應用
芯體為陶瓷材料，高溫下能保持很好的抗氧化性，能適應污染嚴重的環境
芯體強度很高，不易斷裂，使用壽命長(承諾20年)
合理的散熱結構，大大的提高了產品的熱容量，同時避免了局部高溫點與易灼燒
耐溫高，產品允許短時溫升為500℃
高壓接地電阻外殼選用優質無縫鋼管，散熱性能好。表面經過特殊防腐處理，防護等級達到IP54，外殼直接接地，防靜電，安全可靠，安裝方便。
配有計數監測器，不但可以記錄接地電阻器單相接地故障時的動作次數，而且還可以監測中心的不平衡電流。
高壓接地電阻內部裝有電流互感器，一次電流值與電阻器匹配，二次電流一般為0~5A，供繼電保護用，提高了接地電阻器保護的可靠性和靈敏度。
低壓接地電阻外殼采用不銹鋼材料，外觀美觀，防腐性強
接地電阻器設計為標準產品，可以并聯運行，便于擴建增容。也可根據用戶要求設計制造特殊規格的接地電阻器，并配以其他功能，滿足不同的使用條件。
正常運行條件
適用于戶內、外
環境溫度：40℃~+60℃
海拔高度不大于：3000m
相對濕度不大于：95%
地震烈度8度及以下地區
正常情況下變壓器中性的位移電壓不超過相電壓的5%
空氣污穢等級IV以下
無經常性劇烈振動地區
周圍空氣不受腐蝕性或可燃性氣體、水蒸氣等明顯污染
符合國際IEEE32-1972標準;國家DL/T780-2001配電系統中性點接地電阻器標準
運行條件如有特殊要求，請在訂貨時說明
1、SUN-NGR-□ 線性氧化鋅接地電阻成套裝置
