一、系統概述
SUN-IGuard-701分布式光纖測溫系統通過敷設在高壓電纜上的分布式光纖來感應電纜的實時溫度變化，并通過光纖測溫主機將溫度數據從光信號中調解出來，傳送給綜合監控系統的集中監控計算機。
分布式光纖測溫系統簡稱DTS，是一種實時、在線、連續的溫度測量系統，它由光纖測溫主機、測溫光纖、監控管理軟件及相關附件組成，能準確的探測電纜沿線所有測量點的溫度，具有實時在線、測溫精度高、本質安全和不受電磁干擾等優點。日新電氣分布式光纖測溫系統采用遠程泵浦光投送、受激拉曼抑制、納秒級大功率脈沖激光器等專利技術，有效的提高系統性能。傳感距離長達20km，測量精度0.5℃，空間分辨率1米。

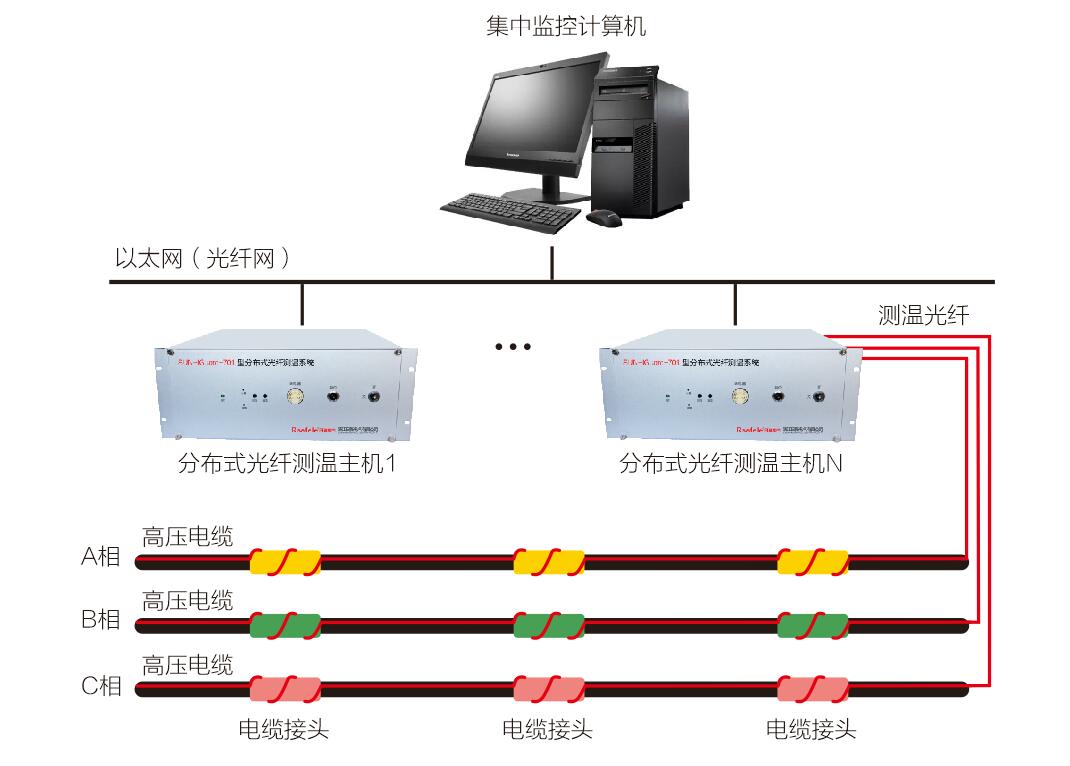

二、系統結構
三、系統特點
電纜、電纜接頭溫度監測：
※ 整個電纜隧道溫度實時監控
※ 多條電纜同時進行溫度監測
※ 實時溫度曲線
※ 及時的高溫、溫升報警信息
※ 電纜接頭重點監控
※ 精準位置定位
※ 歷史數據查詢
四、系統原理

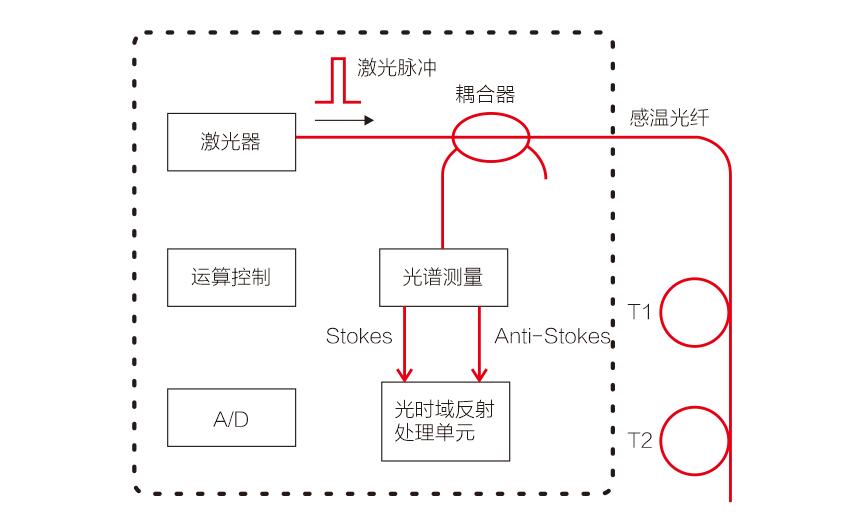

分布式光纖感溫火災探測器是采用拉曼散射（RAMAN）和OTDR（光時域反射）技術而研發，其工作原理如下：
1.激光器發出一束激光，通過耦合器調制后射入感溫光纖中。
2.光纖中反射回的拉曼散射光通過光譜分離模塊分解成不同波長的Stokes散射光和Antistokes散射光。其中Stokes散射光的強度與溫度弱相關；而Antistokes散射光的強度與溫度強相關。
3.通過對兩束光信號進行處理和對比計算得出溫度沿光纖的分布曲線。
五、技術特點
※ 抗電磁干擾：測量光纖由石英組成，完全的電絕緣。同時溫度信號以光纖為載體，本征安全，不受任何外界電磁環境的干擾，也不會與動力電纜產生相互電磁干擾；
※ 探測距離長：分布式光纖測溫系統可連續性動態監測長達20km的高壓電纜；
※ 載流量評估軟件內含有常用配電電纜數據庫，初步收錄了300多種電纜型號的結構數據；
※ 載流量評估系統可根據過去的一段時間內的負荷電流和電纜表面溫度的歷史數據擬合出電纜敷設的環境參數，比如土壤的熱阻，熱容等，從而提高載流能力預測的精度。
六、產品介紹
6.1分布式光纖測溫主機

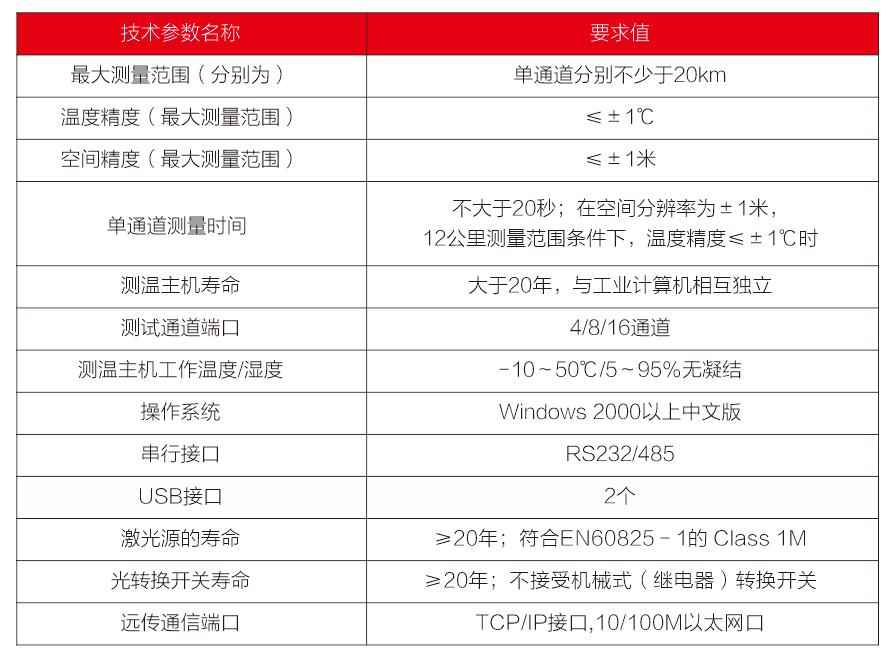

光纖測溫主機是光纖溫度傳感器系統的核心設備，它集激光發射、信號采集、溫度分析、分區設置、報警值設定、報警信號輸出等功能于一體，并采用自行設計的ASIC運算處理芯片，并選用PowerPC和嵌入式操作系統，體積小，功耗低，運算速度快，穩定性高。
6.2功能參數
6.3測溫光纖

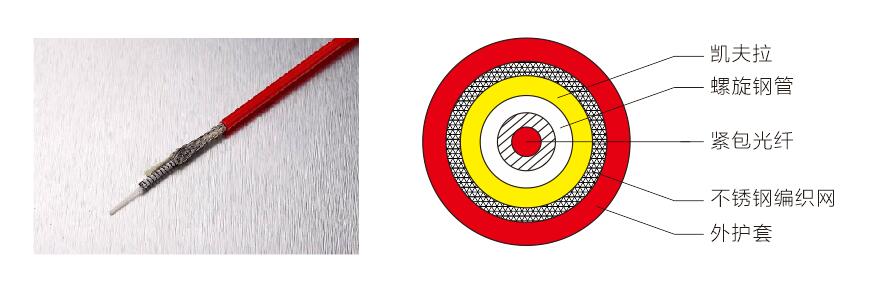

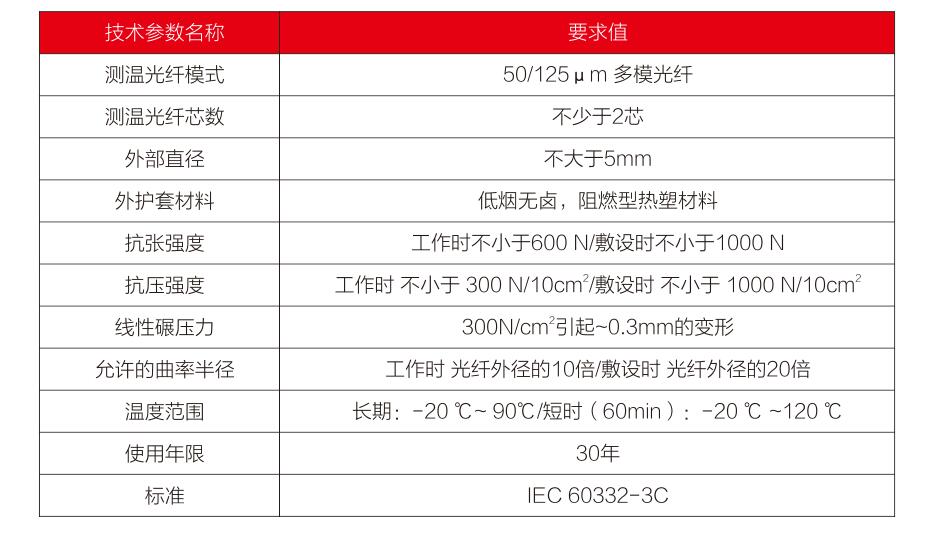

SUN-IGuard-701型測溫光纖外護套為高性能的阻燃材料，內置不銹鋼保護管、抗拉鋼絲等保護層，具有優良的熱傳導特性、機械性能、防水性能及抗腐蝕特性，可以適應電纜隧道、電纜廊道、電纜溝等惡劣的施工條件和工作環境。
6.4功能參數

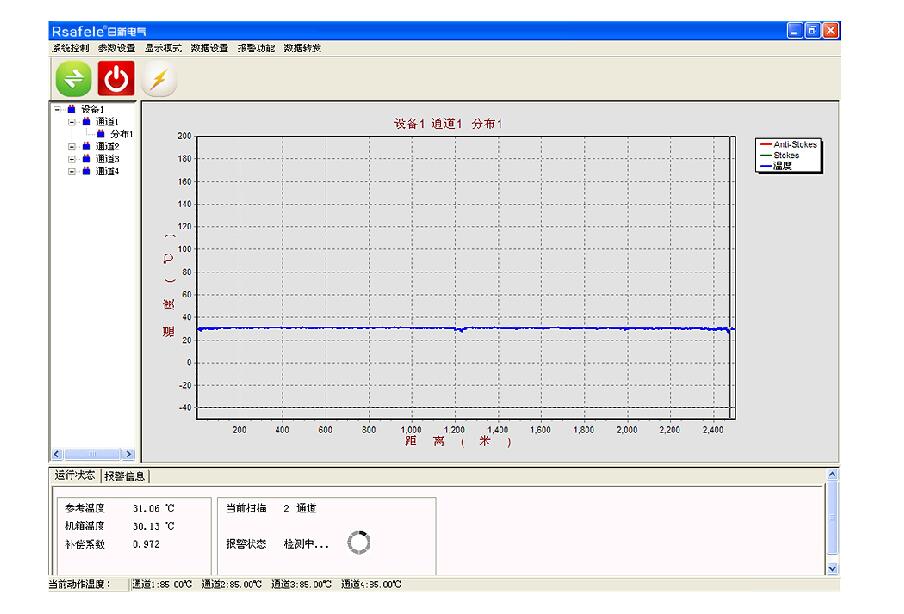

七、軟件界面
八、安裝方式
光纖敷設方案
8.1 感溫光纖在高壓電纜上采用直線型單根敷設，即一根動力電纜上敷設一根光纖，每隔1米采用阻燃型扎帶固定，敷設示意圖如下：

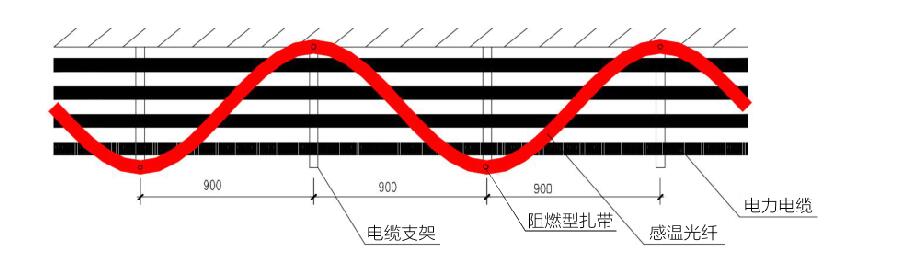

8.2光纖呈 S 型敷設，一個完整周期的長度控制在 1.8 米內。光纖通過阻燃型的夾具（一般選用阻燃型的扎線帶即可）固定在電纜上方。夾具的數量不小于每個完整周期 4 個夾具，以保證光纖能夠保持 S 型。敷設示意圖如下：

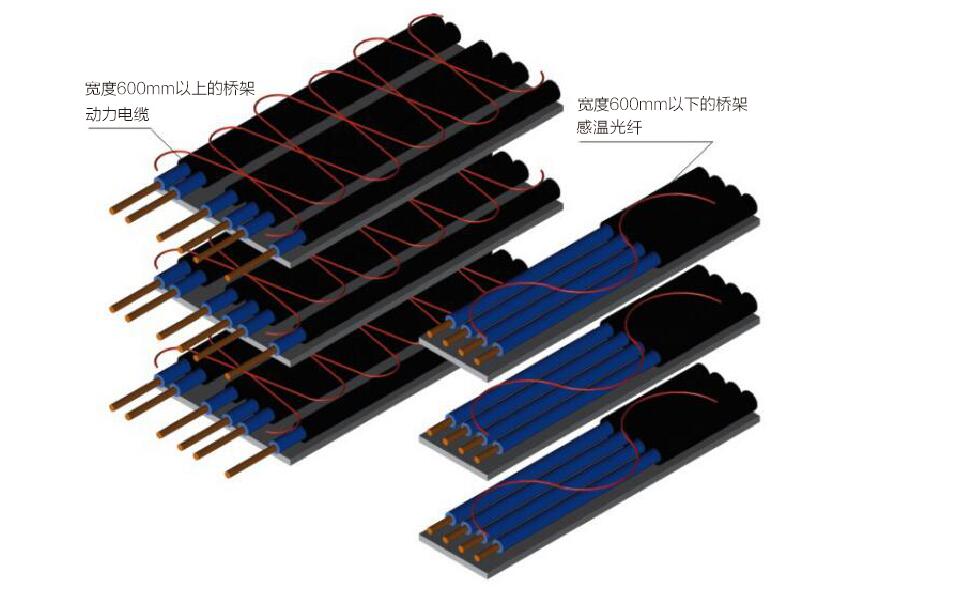

8.3 采用正弦波敷設的安裝方式，感溫光纖安裝在電纜托架或支架上時，感溫光纖以正弦波方式敷設于所有被保護的動力或控制電纜的外護套上面，宜采用接觸式敷設。探測器安裝時使用專用的卡具固定，避免探測器收到應力而造成機械損傷。敷設示意圖如下：

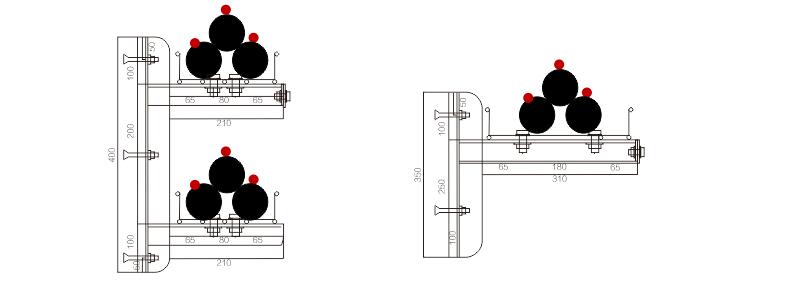

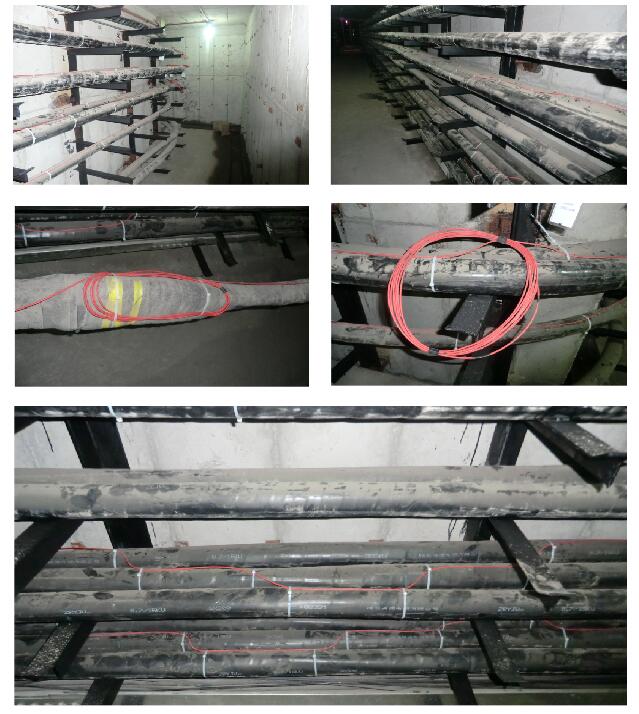

（1）外置式測溫光纜對110kV及以上電纜采取每個回路三相各布置一根光纜方式。
（2）測溫光纜綁扎固定方式為可拆卸式，固定間距為1米，測溫光纜安裝在電纜側面并保證測溫光纜與電纜外護套緊密接觸。在電纜終端及中間接頭處測溫光纖上掛設鋁質標牌（40mm×40mm），標識測溫光纖起止點變電站站名、測溫光纖距起點長度，分區號等信息。
（3）測溫光纜采用雙環形纏繞方式固定在電纜中間接頭處，保證測溫光纜與電纜中間接頭緊密接觸，雙環形纏繞光纜展開長度應大于3米。
（4）光纜接頭盒具備高防水密封性能，光纜接頭盒綁扎固定在電纜側面，不得放置在地面或支架上。
（5）隧道環境溫度監測光纖，每隔500米及隧道起始處掛設鋁質標牌（40mm×40mm）
標識測溫光纖起止點變電站站名、測溫光纖距起點長度，分區號等信息。隧道火災探測光纖采用可拆卸方式固定在隧道頂部，不放入槽盒內，固定間距為1米。
（6）光纜敷設完成后，會在現場完成區域標定工作，并提交區域標定記錄表。
SUN-IGuard-703系列
