一、系統概述
SUN-IGuard-702光纖光柵測溫系統是由光纖光柵分析儀、光纖光柵溫度傳感器、傳輸光纜、測量軟件及其它附屬設備構成，能夠準確探測光纖光柵傳感器任意測量點的溫度，為準確監控溫度場分布提供可靠、及時的信息。通過多路光纜，將傳感器連接起來構成電氣設備溫度監測網絡，通過以太網連接設備將光柵解調儀、數據庫服務器、上位機等構成溫度監測預警管理系統，并可實現系統互聯，溫度數據實時共享的功能。監測裝置的終端設在各主變電所高壓電纜沿線拐彎等重要部位、高壓電纜頭等需要監測的地方。
系統具有實時在線、測溫精度高、本質安全和不受電磁干擾等優點,被廣泛應用于電力、石化、交通、煤礦等工業場所，對生產過程中的溫度和火災情況進行實時在線監測，真正做到防患于未然。

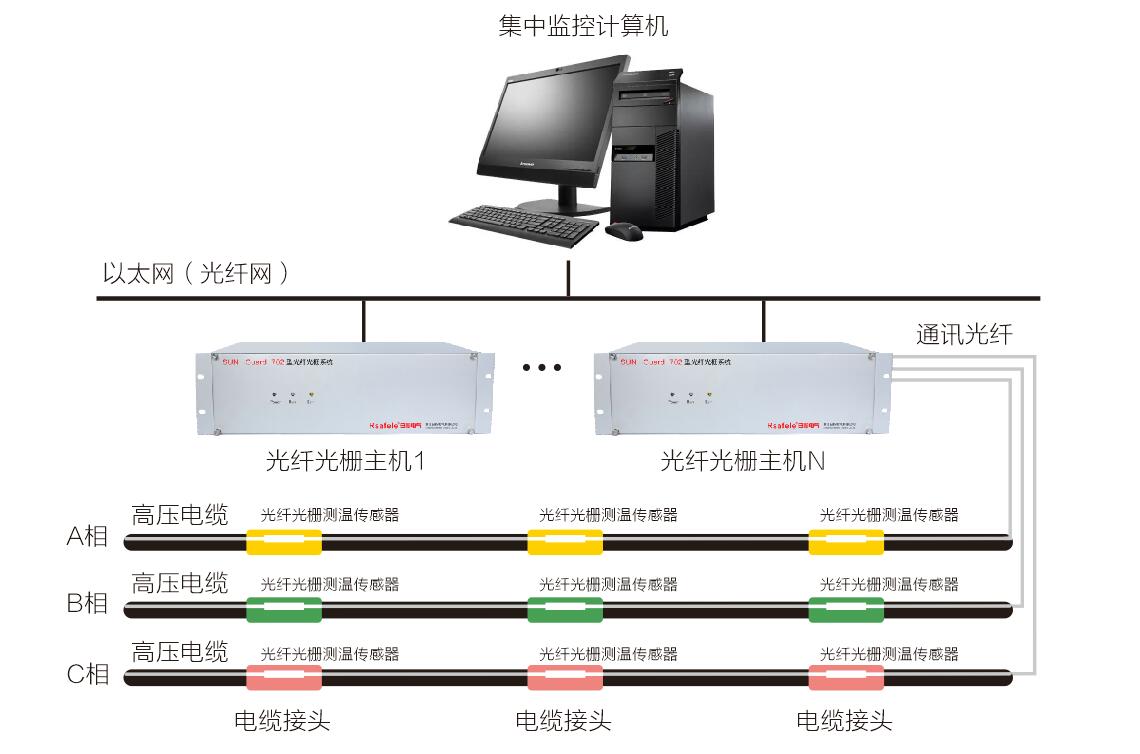

二、系統結構
三、系統特點
※ 規?；M網：多個不同類型的傳感器可以在一條光纖上串接復用，構成傳感器陣列，實現 多參量的準分布式實時測量；
※ 可靠性高：全光測量，抗電磁干擾、絕緣性能好、本質防爆、耐腐蝕，能夠在惡劣環境下工作，潛在故障點大大低于傳統技術，可維護性強，使用壽命長；
※ 傳輸距離遠：傳感器采用光信號探測和傳輸，探測距離能達到40km以上；
※ 測量精度高：以反射光的中心波長表征被測量，不受光源功率波動、光纖微彎效應及耦合損耗等因素的影響，精確的透射和反射特征使其更加準確的反映了物理量的變化；
※ 動態監測：系統采集頻率能夠達到1 ~1000Hz,多個傳感器數據同步實時采集；
※ 應用范圍廣：傳感器結構簡單、尺寸小、便于安裝，可廣泛應用于電力、石化、 工業消防等多個領域。

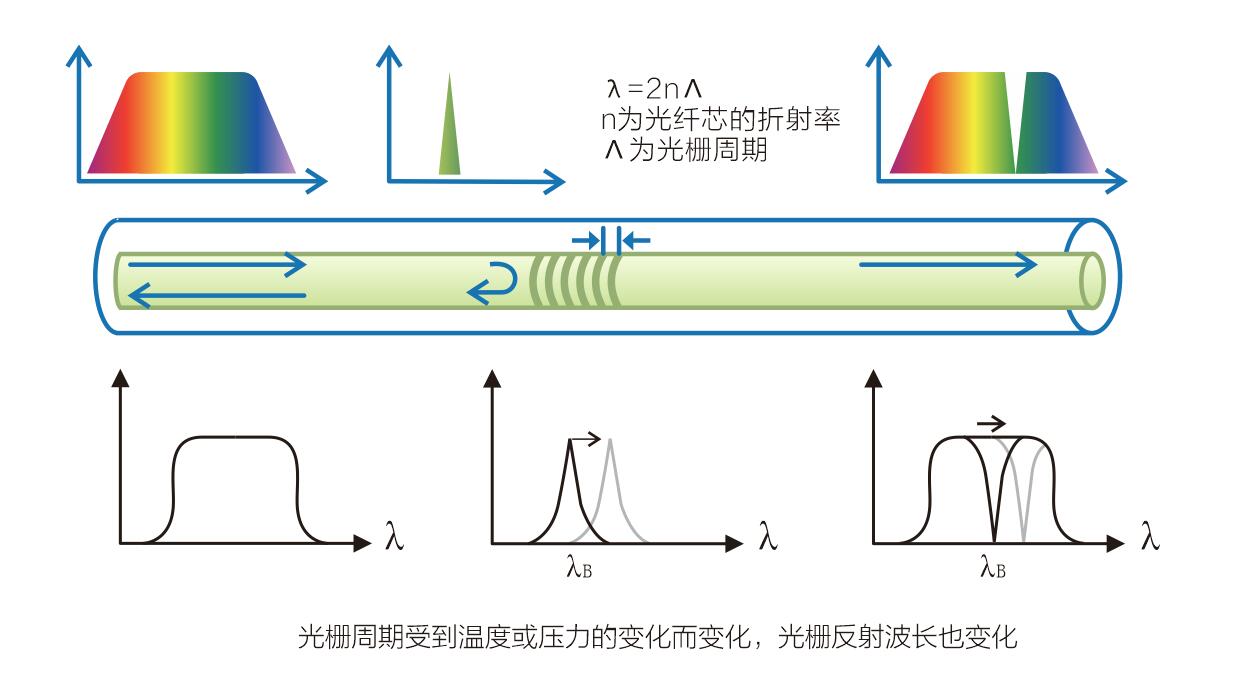

四、系統原理
光纖光柵是利用光纖材料的光敏性，即外界入射光子和纖芯相互作用而引起后者折射率的永久性變化，用紫外激光直接寫入法在單模光纖的纖芯內形成的空間相位光柵，其實質是在纖芯內形成一個窄寬的濾光器或反射鏡。
光纖光柵屬于反射型工作器件，當光源發出的連續寬帶光通過傳輸光纖射入時它與光場發生耦合作用，對該寬帶光有選擇地反射回相應的一個窄帶光，并沿原傳輸光纖返回，其余寬帶光則直接透射過去，反射回的窄帶光的中心波長值隨著作用于光纖光柵的溫度和應變的改變而線性改變，從而使光纖光柵成為性能優異的溫度、應變測量敏感元件。透射過去的剩余寬帶光可以繼續傳輸給其他具有不同中心波長的光纖光柵陣列，其中相應中心波長的窄帶光系列將被逐一反射，全部沿原傳輸光纖返回。由此可實現多個光纖光柵傳感器的串接復用。
五、技術特點
※ 全光網絡，本質安全、防爆、阻燃、耐腐蝕、抗電磁干擾；
※ 現場只敷設光纜和光纖光柵傳感器，無電子設備，系統安全可靠；
※ 系統可任意設置差定溫報警，方便靈活；
※ 系統軟件直觀顯示被測區域的具體位置和名稱，并對故障趨勢進行分析，準確定位；
※ 實時在線監測，保存數據及異常信息記錄，作為長期運行經驗的積累和事故分析的依據；
※ 可聯入局域網或其它網絡系統，在局域網內任意計算機均可訪問本系統，實現信息共享；
※ 系統提供豐富的接口，可與多數主流廠商的火災報警系統、消防系統聯動。
六、產品介紹
6.1光纖光柵分析儀
光纖光柵分析儀采用并行光譜同步探測技術，由可調諧激光器發射波長連續變化的掃描窄帶光，經由光纖光柵溫度傳感器反射回的光譜信號輸送到光電轉換陣列，最后由數據采集和處理系統對每個傳感通道的光譜信號進行實時采集和運算。
光纖光柵分析儀采用的光纖可調諧激光器具有功耗低、能量密度高、壽命長、分辨率高等顯著技術優勢。分析儀釆用優化的數字邏輯進行電路運算處理，內置在線校準波長參考模塊，出廠后無需校準。

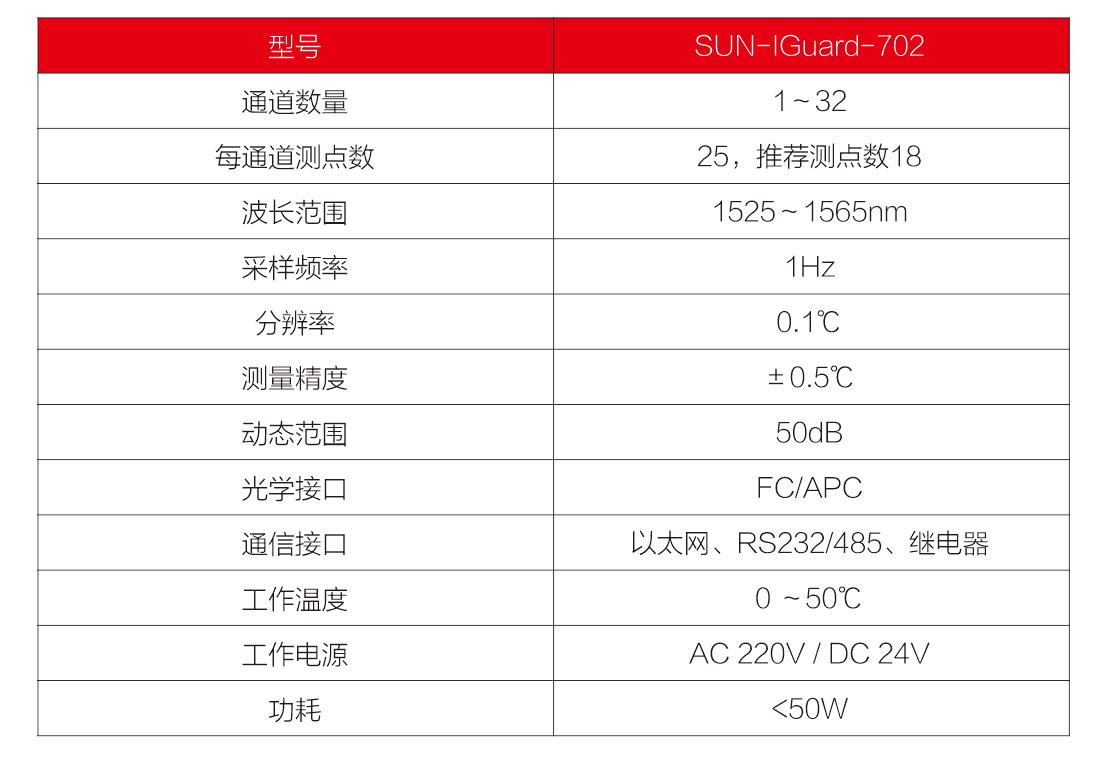

6.2 主要技術參數
七、光纖光柵溫度傳感器

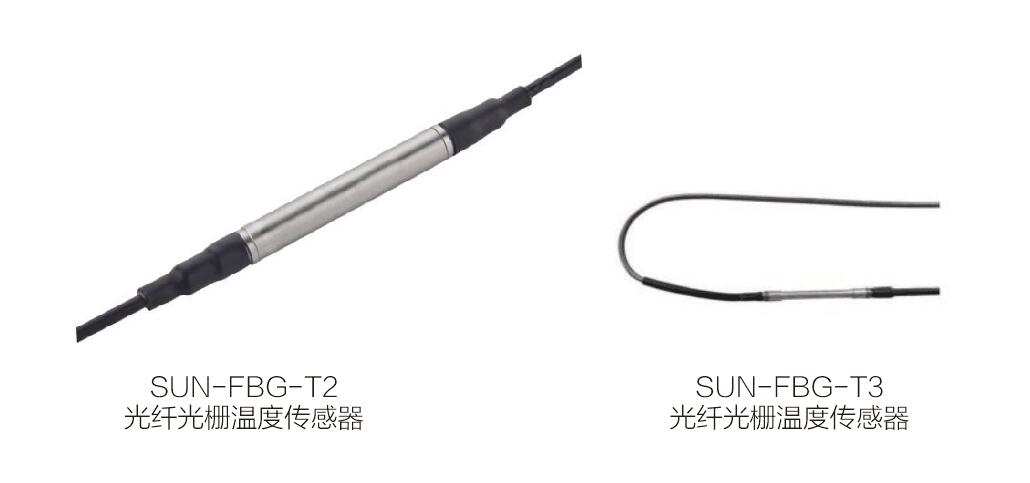

SUN-FBG-T2光纖光柵溫度傳感器采用不銹鋼套管封裝技術，具有良好的防腐蝕和密封性能。出纖釆用高強度的鎧裝光纜。
SUN-FBG-T3光纖光柵溫度傳感器是針對石油化工行業（儲油罐、儲氣罐）開發的新型的溫度傳感器。
7.1 應用領域
※ 土木工程結構溫度場測量
※ 作為應變、壓力、位移等其它傳感器溫度補償使用
※ 電纜及電纜接頭在線測溫
※ 工業生產或控制領域的高精度測溫
※ 石油化工行業溫度在線監測（SUN-FBG-3 ）

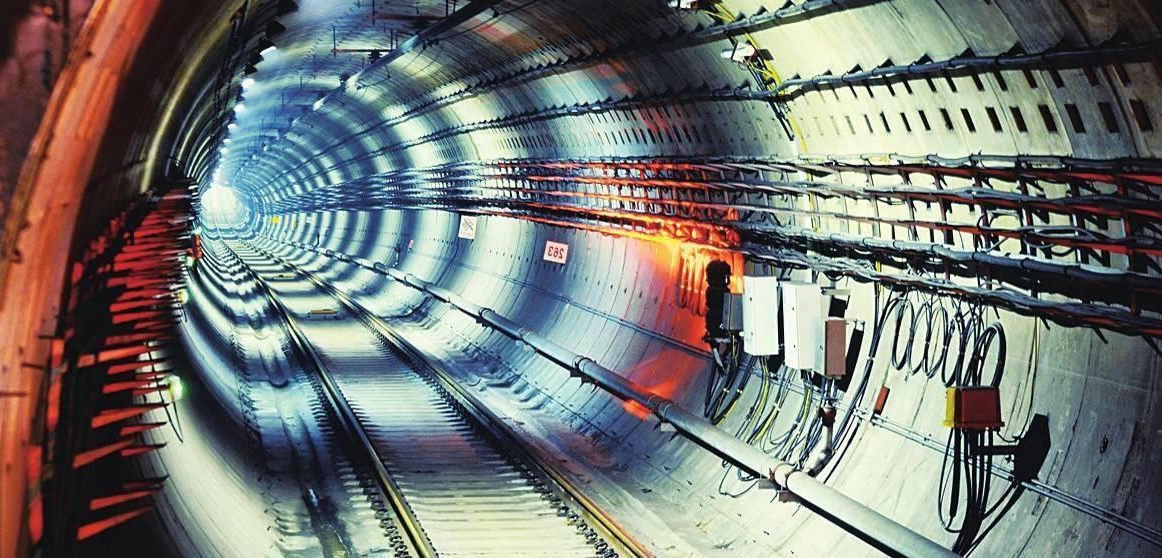

※ 隧道、地下建筑等火災報警

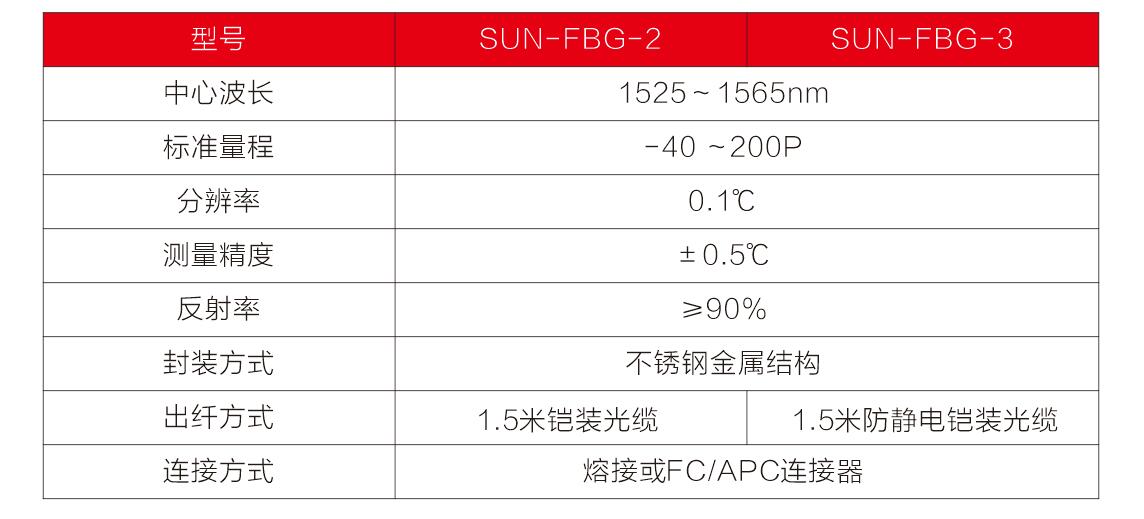

7.2 主要技術參數
八、光柵光纜測量軟件
光纖光柵線型感溫火災探測器系統測量軟件的功能與特點：
※ 強大的數據處理、顯示和管理功能；
※ 人機結合的圖形直觀顯示和中文操作界面；
※ 分級權限管理功能；
※ 方便設置，調整多級過熱、過冷、溫升、溫降報警閾值；
※ 可以進行大量分區，對各被監測區的溫度變化趨勢進行智能分析，并準確定位;
※ 保存并隨時查詢歷史數據，打印報表；
※ 聯入局域網系統或其他網絡系統，實現遠程監控與信息共享；
※ 可與報警、消防、視頻監控等設備聯動；
※ 具有自診斷功能，可瞬時判定光纖或光纜故障并準確定位；
※ 優異的功能擴展特性。
